应用范围 SCOPE OF APPLICATION

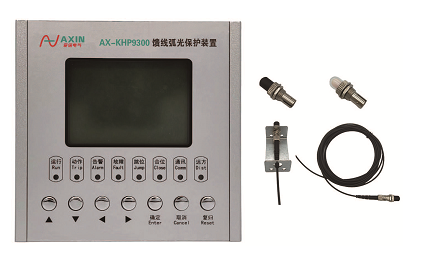

AX-KHP9300 馈线弧光保护装置主要针对于开关柜本柜内断路器室及电缆室产生弧光故障的保护。装置所在开关柜保护电流越限，同时弧光传感器检测到被监测区域内有弧光产生弧光保护装置就会发出跳闸信号跳开所在开关柜。产品除常规弧光保护功能外，还具备过流保护功能以及温度保护功能。根据需求，装置可扩展接入测温传感器，同时装置也可以输出额外的跳闸信号用于驱动外部风机、加热板等外设配件。产品广泛应用于 220KV 及以下电力系统中。

产品特点 PRODUCT.FEATURES

- 支持纯弧光告警纯弧光跳闸、弧光和电流双判据跳闸设定。

- 单弧光动作≤ 7ms，双判据动作≤ 15ms。

- 弧光发生点可定位。

- 可接入三相保护电流和零序电流。主机可接入 3 路弧光传感器。

- 最大可输出 6 路动作继电器出口。

- 支持串口 MODBUS 通讯协议。

- 可接入测温传感器实现温度的采集及报警。

- 支持面板安装及柜内安装 2 种安装方式。

                   - 也可作为电缆头防爆保护使用。
