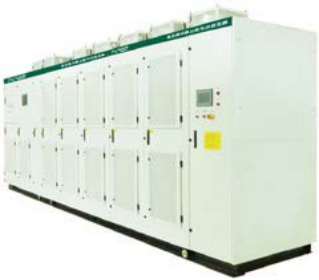

产品综述 PRODUCT.OVERVIEW

本公司将先进的无功补偿技术、APF 技术相结合，成功研制出高性能静止无功发生器（SVG），SVG 是利用可关断大功率电力电子器件 (IGBT)，组成自换相桥式电路，经过电抗器并联在电网上，适当的调节桥式电路交流侧输岀电压的幅值和相位，或者直接控制其交流侧电流，发出感性或者容性无功，SVG 作为有源型补偿装置，不仅可以实时快速检测负载动态变化，同时可以对 5、7、11、13 次特征谐波电流进行跟踪治理，静止无功发生器分为非防爆型和防爆型两大类别。

产品用途 PRODUCT USAGE

▶提高电网功率因数，大幅降低线路电流，节能降耗

SVG 可根据电网中无功含量自动补偿无功，使功率因数维持在 0.95~0.99 以上

▶提高电网末端设备供电电压，维持电压稳定

SVG 可以快速支撑电压，维持供电末端毎个负载的电压都可以保持在稳定的范围内，大大地降低了电压波动对电网设备的危害。

▶消除电网内谐波污染

SVG 可以有效治理非线性负载产生的 5、7、11、13 次特征谐波，减少谐波对供电系统及用电设备的影响。

▶完美的补偿效果

SVG 可以实时地动态补偿电网无功，保持功率因数无限接近 1。冋时治理特征谐波，保护其他用电设备不受谐波干扰，极大改善电网电能质量。

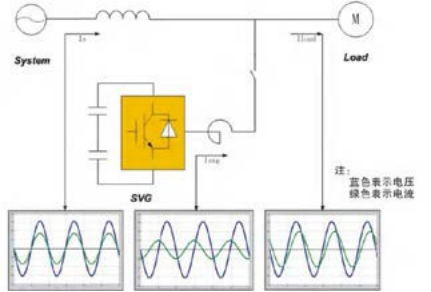

补偿无功前电网电压和电流    补偿无功后电网电压和电流    补偿无功、谐波和负序前电网电流  补偿无功、谐波和负序后电网电流

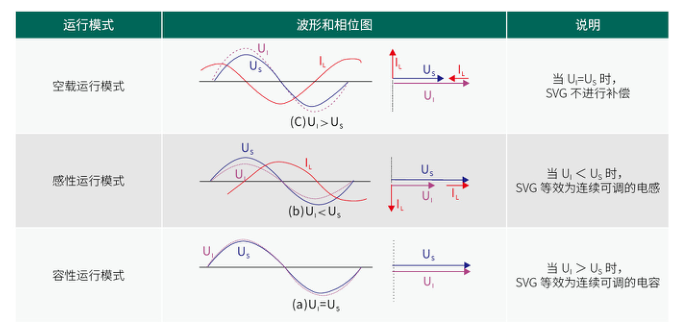

             工作原理 HOW IT WORKS

SVG 利用可关断大功率电力电子器件（IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当的调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。

产品特点 PRODUCT.FEATURES

▶ SVG 可对被补偿设备无功功率跟踪补偿，动态响应性能好。

SVG 采用铝板散热器和水冷散热为其内部IGBT 等大功率发热器件提供良好的散热环境，延长功率器件使用寿命，保证安全可靠运行。

▶补偿功能多样化

可单独自动补偿无功，自动补偿终端电压及治理谐波。

▶采用先进的控制技术

SVG 控制核心采用美国 TI 公司的高速处理器，运算速度快；采用 16 位高精度 AD 采样芯片，采样精度高，使其对无功功率的计算更加精确，动态跟踪补偿性能更加优越。

▶多种补偿方式

SVG 可以根据现场实际情况，采用集中补偿、区域补偿、就地补偿多种方案。除单台补偿外，也可多台并联使用，同时可以与上级供电系统无功功率补偿设备组成多级补偿，形成覆盖整个供电系统的无功功率补偿网络。

▶谐波含量极低

SVG 采用了 SPWM 技术、三电平技术和多重化技术，不仅自身产生的谐波含量极低，还能够对负载的谐波和无功进行补偿，治理一定量被补偿电网的谐波（5 次、7 次各 25%、11 次、13 次各 15%）。

▶完善的软硬件保护

具有过流、短路、过压、欠压、缺相、三相不平衡、通讯断、光纤断、冷却风机故障以及 IGBT 超温等软硬件保护。

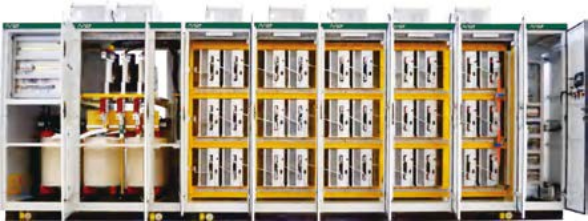

▶模块化结构设计

- 采用新型的多电平逆变器结构，实现逆变器串联，尽可能减少设备的体积、提高功率密度；

- 功率单元的结构和电气性能完全一致，单元可以互换，安装与维护简单、工作量小；

- 占地面积小，特别适合于对占地面积要求较高的场合，而且可做成移动式装置。

▶大功率采用全水冷技术

高压 SVG 采用内外水隔离散热，满足散热要求。水冷系统在运行时稳定输出定温、定压、定量的去离子水，有效冷却发热半导体器件，使设备工作于合适的温度范围以内，我司水冷系统有以下优点：

- 散热效率高，长期运行成本低；

- 运行噪声显著降低；

- 关键部件仪表均为国际一线品牌产品，保证系统可靠运行；

- 主水泵与备用水泵轮换运行，延长使用寿命。

▶水冷功率单元

- 功率单元使用 H 桥级联结构，有效减少单元布置所需空间。单元间采用抽屉式竖向层叠布置，同一相单元抽屉间串联连接；

- 单元冷却水管采用并联接入方式，保证流量均匀分布；

- 主要热源元器件布置于散热器表面，可通过调节冷却水流量，响应不同的散热需求；

- 采用层叠母排设计，寄生电感小、单元结构紧凑；

- 功率单元进水口、出水口为双截流快速接头，方便功率单元的更换；

- 关键器件均采用德国、日本等原装进口产品。

技术优势 TECHNICAL ADVANTAGES

SVG 是基于电压源型变流器的补偿装置，实现了无功补偿方式质的飞跃。它不再采用大容量的电容，电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换。有如下优势：

- 响应速度更快 - 电压波动抑制能力更强

- 运行范围更宽 - 补偿功能多样化

- 动态治理电网特征谐波 - 模块化结构设计，占地面积小

- 界面人性化设计，全自动智能控制、智能运行 - 高效散热系统，水水换热、热管换热

- 自身运行损耗低，运行经济性好 - 可采用远程监测方式，实现无人值守运行

- 实时自检、实时记录、实时检测及补偿 - 标配节水电动阀，全自动控制，节约外部冷却水

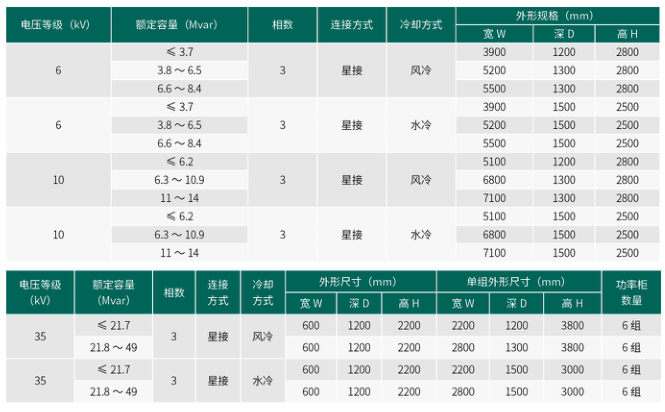

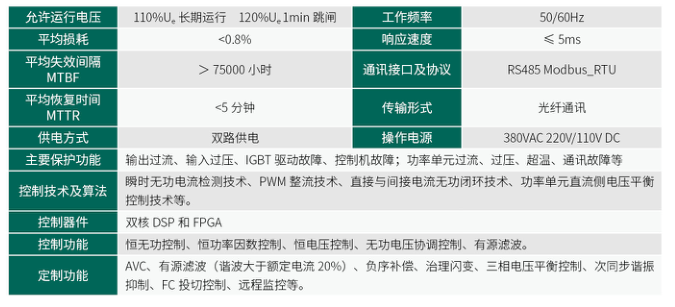

技术参数 TECHNICAL.PARAMETERS

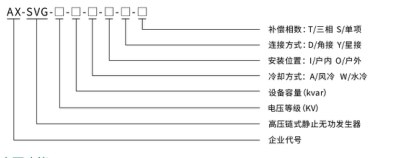

型号说明 MODEL DESCRIPTION

主要功能 KEY FEATURES

SVG 并联于电网中，相当于一个可变的无功电流源，其无功电流可以快速地跟随负荷无功电流的变化而变化，自动补偿系统所需无功功率。 SVG 的主要功能如下：

▶无功补偿，提高功率因数。大幅降低线路电流，节能降耗。

SVG 设备可以自动检测电网内无功含量，根据无功含量自动调节补偿无功，不会出现欠补和过补等情况，使功率因数维持在 0.95 以上。

▶谐波动态实时治理，提高供电质量，减少用电设备故障，提高供电质量。

SVG 设备可以有效的补偿 5 次、7 次、11 次和 13 次谐波，5 次和 7 次谐波补偿能力为额定的 25%，11 次和 13 次补偿能力为额定的 15%。

▶电压补偿功能，提高电网电压稳定性，提高末端供电电压

SVG 可以快速支撑电压，维持送电末端每个负载的电压都可以保持在所需电压的范围内，大大提高了电网电压的稳定性，降低了电压波动对电网中设备的危害。
